| Plaats van herkomst | CHINA |
| Merknaam | broadradio |
| Modelnummer | Brcab-7 |

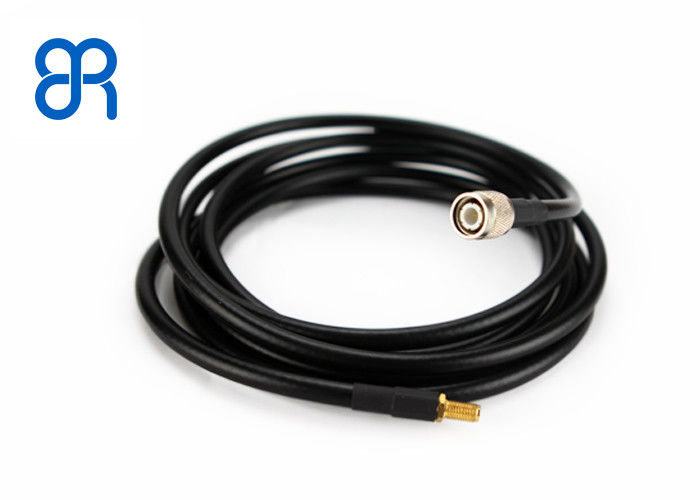

Brcab-7 rf-de kabel kan worden gebruikt om rf-schakelaars met inbegrip van TNC, N en SMA aan te passen. Het wordt geadviseerd om brcab-7 te gebruiken wanneer de lengte groter is dan 5 meters.
| Kabelbouw | ||||
| Nr | Materiaal | Afmetingen | ||
| 1, Binnenleider | Naakt Koper | Ф1.40±0.01mm | ||
| 2, Diëlektrisch) | PE | Ф4.80±0.10mm | ||
| 3, Vlecht | CCA (16*8*0.12/25) mm | Ф5.35±0.10mm | ||
| 4, Jasje | De zwarte van polyvinylchloridepvc | Ф7.20±0.15mm | ||
| Mechanische Kenmerken en elektroprestatiesparameter | ||||
| 1, Impedantie | 50±2Ω (Ohms) | |||
| 2, Capacitieve weerstand | 96±2PF/M | |||
| 3, Snelheid | 66% | |||
| 4, Piekmacht | 1.8KW | |||
| 5, Jasjevonk (V, RMS) | 3000V | |||
| 6, de Binnenweerstand van LeiderDc | ≯27.11ohms/1000m | |||
| 7, de weerstand van OuterConductor Gelijkstroom | ≯25ohms/1000m | |||
| 8, (GHz) scheidingsfrequentie | 15G | |||
| 9, OperatingTemperature ºC | -20~70ºC | |||
| 10, Min Bend Radius | 50mm | |||
|
11, Trekkrachtsterkte van de isolatie) |
3~6lb/in | |||
|
12, Schede van de tekeningskracht
|
3~8lb/in | |||
|
13, de oppervlaktekwaliteit van schede
|
De oppervlakte van de schede zou vlot en helder moeten zijn. Geen visuele tekorten zoals het in zakken doen, bamboeknoop, vissenoog, geen duidelijk netwerk, etc…. | |||
| 14, jasje-merkt | Syv-50,5 coaxiale kabel 001m | |||
| 15, Spoellengte | 200M/ as | |||
| 16, (>dB) (Onderzoeksvermindering) | 90 | |||
| 15, VSWR | 5~3000MHZ | <1> | ||
| Typische vermindering van overzees - niveau bij 20℃ | ||||
| Frequeney | Vermindering (dB/100m) | Opmerkingen | ||
| 100 | 9.03 | |||
| 400 |
18.9 22 |
|||
| 900 |
29.2
|
|||
|
1500
|
39.6 | |||
|
1800
|
44.6 | |||
| 2500 | 53.2 | |||
| 3000 | 59.2 | |||
